Diagramación

Diagramación

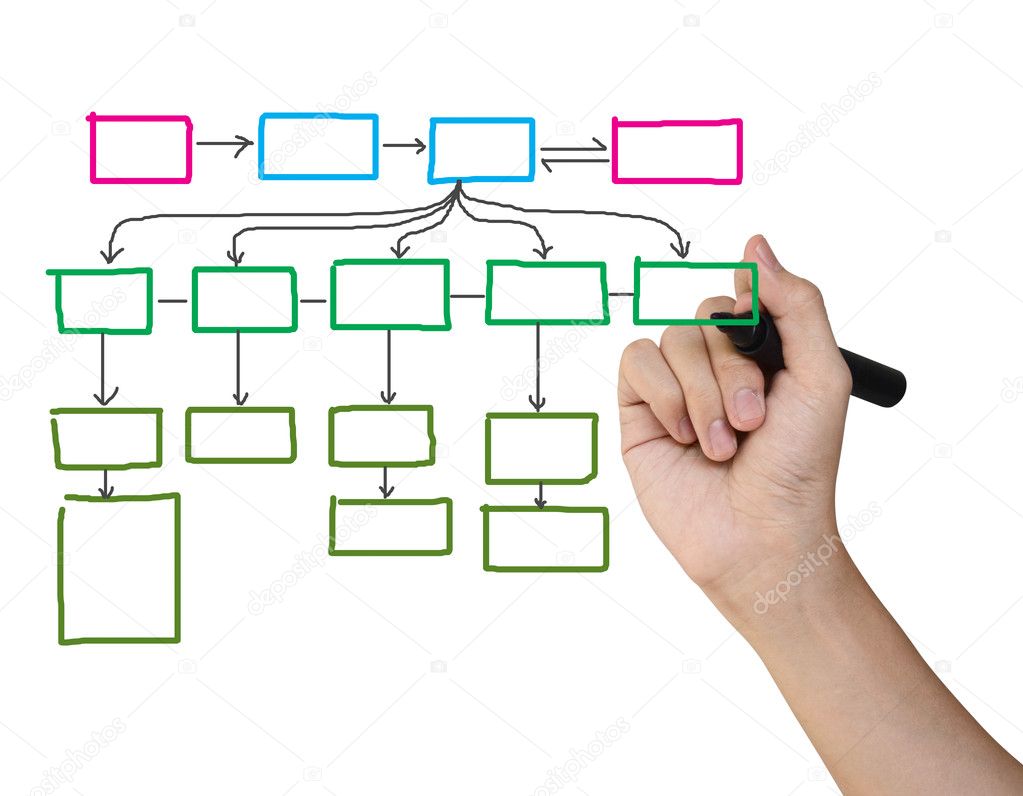

Los diagramas de flujo son una manera de representar visualmente el flujo de datos a través de sistemas de tratamiento de información. Los diagramas de flujo describen que operaciones y en que secuencia se requieren para solucionar un problema dado.

Los diagramas de flujo son importantes para el diseñador por que le ayudan en la definición, formulación, análisis y solución del problema. El diagrama de flujo ayuda al análisis a comprender el sistema de información de acuerdo con las operaciones de procedimientos incluidos, le ayudara analizar esas etapas, con el fin tanto de mejorarlas como de incrementar la existencia de sistemas de información para la administración.

Ejemplo:

Tipos de Diagramas de flujo

Hay varios tipos distintos de flujogramas que pueden usarse.

ü  Flujograma de primer nivel o de dirección descendente:Es sumamente útil para identificar los miembros correctos para el equipo (aquellas personas que participan en el proceso) y para elaborar indicadores para observar y seguir el proceso por su concentración en los resultados intermedios.

ü  Flujograma de segundo nivel o detallado:Un flujograma detallado indica los pasos o actividades de un proceso e incluye, por ejemplo, puntos de decisión, períodos de espera, tareas que se tienen que volver a hacer con frecuencia (repetición de tareas o tareas duplicadas) y ciclos de retroalimentación. Este tipo de diagrama de flujo es útil para examinar áreas del proceso en forma detallada y para buscar problemas o aspectos ineficientes.

ü  Flujograma de ejecución o matriz:Un flujograma de ejecución representa en forma gráfica el proceso en términos de quién se ocupa de realizar los pasos. Tiene forma de matriz e ilustra los diversos participantes y el flujo de pasos entre esos participantes. Es muy útil para identificar quién proporciona los insumos o servicios a quién, así como aquellas áreas en las que algunas personas pueden estar ocupándose de las mismas tareas.

Características

·  De uso, permite facilitar su empleo.

·  De destino, permite la correcta identificación de actividades.

·  De comprensión e interpretación, permite simplificar su comprensión.

·  De interacción, permite el acercamiento y coordinación.

·  De simbología, disminuye la complejidad y accesibilidad.

·  De diagramación, se elabora con rapidez y no requiere de recursos sofisticados.

Elaboración de Flujo gramas

 Este se rige por una serie de símbolos, normas y pautas convencionales las cuales son:

 1. El formato o esqueleto del flujograma debe dividirse en partes que representan a los departamentos, secciones o dependencias involucradas en el procedimiento. Cada departamento o sección debe mostrarse una sola vez en el flujograma y en el mismo orden o secuencia cronológica de su aparición en el procedimiento que se describe de izquierda a derecha.

 2. Se debe mostrar una misma dependencia mas de una vez en el flujograma aun cuando las acciones del procedimiento regresen a la misma.

 3. Las líneas indicadoras del flujograma deben ser más delgadas que las líneas divisorias del formato, rectas y angulares, dotadas de flechas en sus extremos terminales.

 4. Cada paso o acción del procedimiento debe enumerarse con claridad y describirse brevemente con muy pocas palabras.

 5.Cuando algún documento queda retenido en alguna dependencia del flujograma se indica según sea archivado: definitivamente, temporalmente o retenido por algunos días ("D"), horas ("O") o minutos (´)

 6. Cuando hay que destruir algún documento luego de ser utilizado en el procedimiento se indica con una (X) grande.

 7. Cuando en el procedimiento algún documento da origen a otro se indicará en el flujograma mediante una flecha interrumpida.

  8. Al igual que vimos en los organigramas en los flujogramas cuando varias líneas se intercruzan sin tener relación se indica mediante una inflexión en cualquiera de ellas.

 Siempre resultará mejor que el flujograma se muestre en una sola hoja, pero cuando en su extensión se tenga que continuar en otra página, se señala mediante un símbolo cualquiera dentro de un circulo, en la página donde se interrumpe y el mismo que suele llamarse conector se colocará en otra página como sigue.

En la actualidad los diagramas de flujo son considerados en la mayoría de las empresas o departamentos de sistemas como uno de los principales instrumentos en la realización de cualquier método o sistema.

Su utilización en estos ámbitos es tan importante, debido a que permiten la visualización de las actividades innecesarias y verifica si la distribución del trabajo está equilibrada, o sea, bien distribuida en las personas, sin sobrecargo para algunas mientras que otros trabajan con mucha holgura.

En cuanto a la técnica de ordenación por el método de burbuja, queda claro que la técnica mejor usada para dicho método, consiste en hacer varias pasadas a través del array. En cada pasada, se comparan parejas sucesivas de elementos. Si una pareja está en orden creciente (o los valores son idénticos), se dejan los valores como están. Si una pareja está en orden decreciente, sus valores se intercambian en el array.

Cómo se construye

•          Debe de indicar claramente dónde inicia y dónde termina el diagrama.
•      Cualquier camino del diagrama debe de llevarte siempre a la terminal de fin.
•      Organizar los símbolos de tal forma que siga visualmente el flujo de arriba hacia abajo y de izquierda a derecha.
•          No usar lenguaje de programación dentro de los símbolos.
•     Centrar el diagrama en la página.
•         Las líneas deben ser verticales u horizontales, nunca diagonales.
